Приложение. Форма и основные размеры конструкций колец
ПРИЛОЖЕНИЕ
Обязательное
Форма и основные размеры конструкций колец
Таблица 2
| Наименование и форма конструкции | Типоразмер конструкции | Размеры, мм | |||
| Di | De | H | l x (b или a) | ||

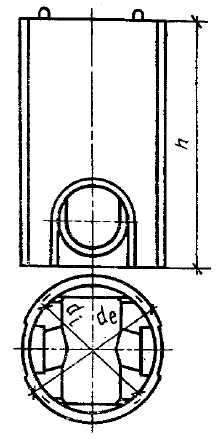

Рабочая камера типов КДК и КФК |
КДК10 | 1000 | 1160 | 1270 | - |
| КФК10 | 2410 | ||||
| КФК13 | 1250 | 1410 | 2630 | ||
| КФК15 | 1500 | 1680 | 2870 | ||
| КФК20 | 2000 | 2200 | 3110 | ||

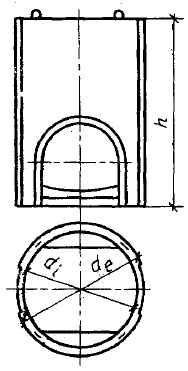

Рабочая камера КЛВ и КЛК |
КЛВ8 | 820 | 960 | 1550 | - |
| КЛК10 | 1000 | 1160 | 1800 | ||
| КЛК13 | 1250 | 1410 | |||
| КЛК15 | 1500 | 1680 | 1980 | ||

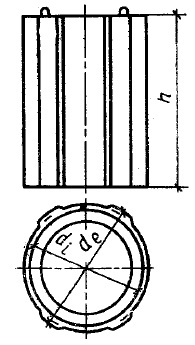

Рабочая камера типа КВГ |
КВГ13 | 1270 | 1410 | 1980 | - |
| КВГ15 | 1520 | 1680 | |||
| КВГ20 | 2000 | 2200 | |||
| КВГ25 | 2500 | 2700 | |||

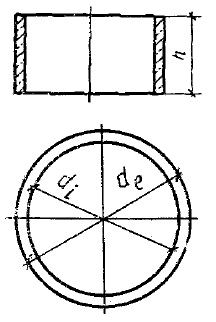

Стеновое кольцо рабочей камеры или горловины колодца |
КС7.3 | 700 | 840 | 290 | - |
| КС7.9 | 890 | ||||
| КС10.3 | 1000 | 1160 | 290 | ||
| КС10.6 | 590 | ||||
| КС10.9 | 890 | ||||
| КС13.9 | 1250 | 1410 | 890 | ||
| КС15.6 | 1500 | 1680 | 590 | ||
| КС15.9 | 890 | ||||
| КС20.6 | 2000 | 2200 | 590 | ||
| КС20.9 | 890 | ||||
| КС20.12 | 1190 | ||||
| КС25.12 | 2500 | 2700 | 1190 | ||
Опорное кольцо |
КО6 | 580 | 840 | 70 | - |

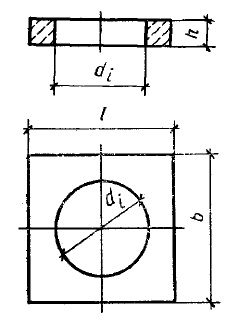

Опорная плита |
ПО10 | 1000 | - | 150 | 1700 x 1700 |

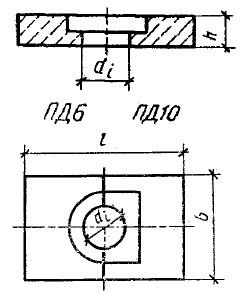

Дорожная плита |
ПД6 | 580 | - | 220 | 2500 x 1750 |
| ПД10 | 1000 | 2800 x 2000 | |||

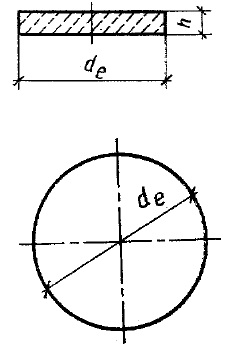

Плита днища |
ПН10 | - | 1500 | 100 | - |
| ПН15 | 2000 | 120 | |||
| ПН20 | 2500 | ||||
Плита перекрытия для водоприемных колодцев |
1ПП8 | 580 | 1000 | 170 | - |
| 2ПП8 | 800 | ||||

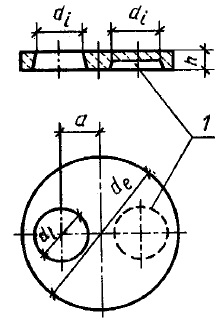

Плита перекрытия для колодцев канализационных, водопроводных и газопроводных сетей 1 ниша (только в плитах типоразмеров 3ПП20 и 2ПП25) |
ПП10 | 700 | 1160 | 150 | 150 |
| ПП13 | 1410 | 275 | |||
| 1ПП15 | 1680 | 400 | |||
| 2ПП15 | 200 | ||||
| 3ПП15 | 1000 | 240;250 | |||
| 1ПП20 | 700 | 2200 | 160 | 200 | |
| 2ПП20 | 1000 | 500 | |||
| 3ПП20 | 700 | 650 | |||
| 1ПП25 | 2700 | 180 | 200 | ||
| 2ПП25 | 900 | ||||
Примечания:
- Внутренние поверхности рабочих камер и стеновых колец могут иметь технологический уклон не более 1,5 %. При этом внутренний диаметр и толщина стенки посередине высоты конструкции должны соответствовать указанным в рабочих чертежах конструкций.
- Боковые грани плит, изготовляемых в неразъемных формах, могут иметь технологический уклон не более 10 %.
- Допускается увеличивать высоту стеновых колец кратно 300 мм до высоты 1790 мм.
- Допускается изготовлять до 01.01.93 на действующем оборудовании плиты перекрытий типоразмеров 1ПП20 и 2ПП20 толщиной 150 мм.
